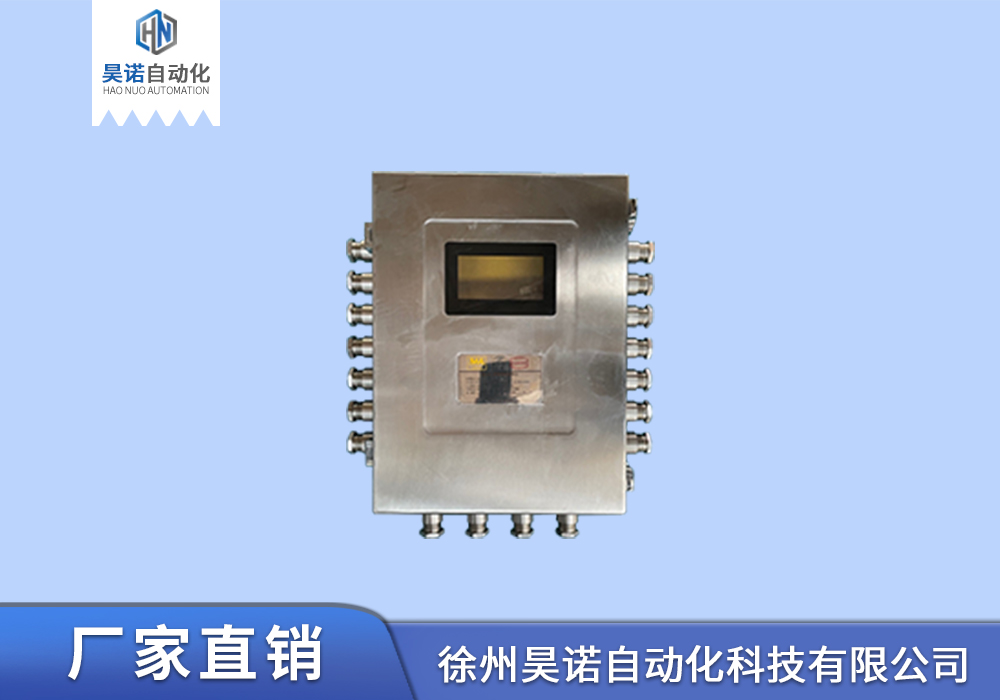

KXJ660(B)礦用隔爆兼本安型可編程控制箱

本控制箱是我司針對煤礦井下泵房排水研發的一款產品，主要負責采集關聯設備的運行信息、設備狀態，通過工業以太網與上位機通訊、交換信息，同時對各設備進行集中監控和保護控制。

產品參數

防爆型式：礦用隔爆兼本安型

防爆標志：“Ex d [ib] I Mb”

顯示屏：4.3寸

操作按鈕：4個旋鈕，24個按鈕

產品資質

獲取產品報價

400-180-1266

撥打全國服務熱線了解更多

性能特點

PERFORMANCE CHARACTERISTICS

性能穩定可靠

煤礦安全認證和本質安全認證的工業控制箱。

高性能的PLC為處理器、工業化的隔離端子。

保護齊備的電源、通訊接口高速光電隔離。

外殼采用Q235鋼，適用于礦井下等危險環境。

高品質材質和部件，保障本控制箱工作穩定可靠。

控制方式靈活

無操作臺和上位機，可通過裝置面板按鈕操作。

操作方式靈活，多方式對被控制設備進行控制。

內置高性能PLC控制器，循環周期短、處理速度高。

指令功能集強大，可應用于復雜系統邏輯控制。

模塊化結構設計，配置靈活。

結構設計合理

形式多樣具有齊全的隔離端子。

操作方式靈活，多方式對被控制設備進行控制。

可接入不同設備進行邏輯控制。

快開門閉鎖機構實現斷電開蓋功能。

模塊化設計，結構緊湊，占用空間小。

抗干擾能力強

采用通訊遠程驅動模塊與外部設備通訊。

采用高速光電隔離與電源隔離等技術。

通訊抗干擾力強，安全穩定，適用遠距離通訊。

內置西門子高性能300系列CPU，性能更穩定。

本安隔離，密封結構設計，減少通訊影響。

結構原理

STRUCTURAL PRINCIPLE

【結構特征】

控制箱由主腔和接線腔組成，接線腔與主腔間的電路通過接線端子（穿墻端子）連接，相關設備的電纜通過電纜引入裝置引入接線腔，再通過接線端子和穿墻端子將電纜芯線引入主腔，主腔內布置有開關電源、本安電源、PLC系統、光隔、接線端子排等?？扉_門閉鎖機構實現斷電開蓋功能。

【工作原理】

外部電源AC660V給控制箱供電，本安電源輸出DC18V（本安），以供系統開關量采集及通訊隔離用電。本安信號通過光耦隔離板進行本安與非安電路的安全隔離后，經控制箱采集、處理，輸出相應的控制信號，實現設備的監測、控制與保護?？刂葡渑c計算機進行以太網通訊，實現設備運行信息的顯示與故障查詢。

技術參數

TECHNICAL PARAMETER

功能特點	集成閘閥控制功能，AC660V電壓電動閘閥控制，最多控制8臺閘閥。
	集成球閥控制功能，AC127電壓電動球閥控制，可以控制4臺球閥。
	集成繼電器輸出，可控制軟起動、高壓啟動器等控制水泵設備。
	集成5路PT100溫度采集功能。
	集成2路模擬量采集功能（壓力采集、液位采集）。
	集成1路485通訊接口，可以具有485接口的設備通訊，采集電壓、電流、流量等信息。
	集成1路以太網接口，可聯網通訊，接入礦井以太環網將數據上傳地面或綜合自動化平臺。
	前門有4.3寸顯示屏，能夠?qū)崟r顯示各種參數、運行狀態、閥門狀態等信息。
	前門配有4個操作旋鈕、24個操作按鈕能夠滿足就地操作需要。
使用環境	環境溫度：0℃～+40℃
	相對濕度：≤95％（＋25℃）
	大氣壓力：80kPa～106kPa
	無顯著振動和沖擊的場合，無直接滴水、淋水的場所
	有瓦斯、煤塵爆炸性混合物、無顯著振動和沖擊、無滴水、無明顯破壞絕緣的氣體或蒸汽的環境。無直接滴水、淋水的場合。
供電電源	工作電壓：AC660V
供電電源	輸入視在功率：≤200VA
本安輸入信號	56路無源接點型開關量信號輸入，外接電阻不小于90kΩ時對應邏輯“0”；外接電阻不大于300Ω時對應邏輯“1”
本安輸入信號	2路4～20 mA模擬量信號輸入，模擬量輸入處理誤差：≤1.0%( F.S.)
一路DC18V本安電源（既對內又對外）	輸出電壓范圍：DC17.0～18.5 V
一路DC18V本安電源（既對內又對外）	額定工作電流（對外負載）：0.8A
RS485通訊口(本安)	路數：2路
	傳輸方式：半雙工，RS485
	傳輸速率：9600bps
	工作電壓峰峰值：2～12 V
	最大傳輸距離：1km（MHYV傳輸電纜，線截面1.5mm2）
以太網電信號(本安)	路數：6路
	傳輸方式：全雙工，TCP/IP以太網電信號傳輸
	傳輸速率： 100Mbps
	信號峰值：≤2.5V
	最大傳輸距離：100m（使用 MHYV 煤礦用通訊電纜：截面積不小于 1.5mm2）
以太網光信號(波長為 1310nm)	傳輸路數：2 路
	接口類型：SC
	傳輸方式：全雙工，TCP/IP 以太網光信號傳輸
	傳輸速率：100Mbps
	光發射功率：-10～0 dBm/0.1mW～1mW
	接收靈敏度：-20dBm
	最大傳輸距離：10km。（使用 MGTSV 型單模光纜；光纖接點總數 8 個，其中熱熔接點 3 個，冷熔接點 3 個，活動連接點 2 個）
